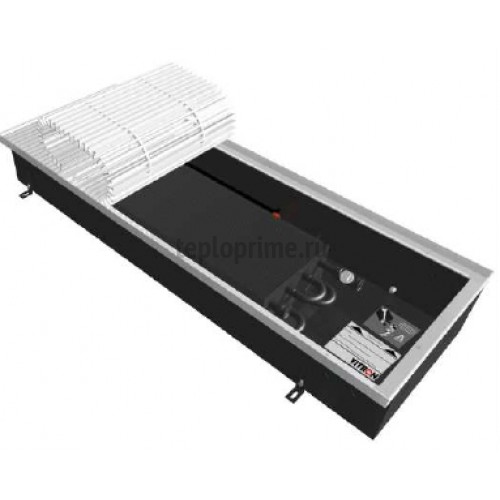

Внутрипольные конвекторы VITRON ВКВ 150.360.1500

Внутрипольные конвекторы VITRON ВКВ 150.360.1500
Еще фото

Технические характеристики

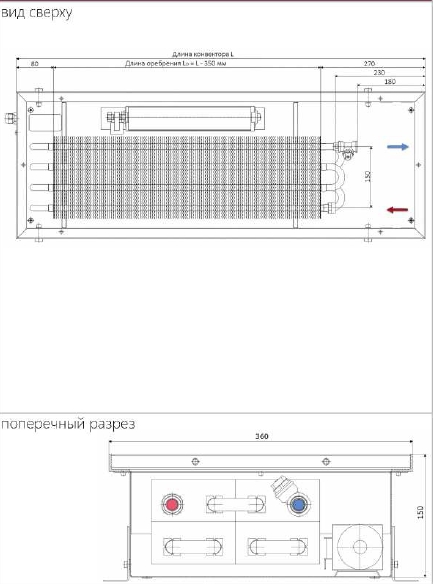

Высота оребрения 100 мм
Высота, мм 150
Диаметр трубы 15
Длина оребрения L- 350 мм
Длина, мм 1500
Межосевое расстояние патрубков теплообменника 150 мм.
Регулируемая высота корпуса конвектора 0 - 40 мм
Теплообменник 8-трубный
Тип ВКВ Высота - 150 мм, Ширина - 360 мм
Ширина оребрения 200 мм
Ширина, мм 360
Рабочее давление 16 атм (1,6 МПа)
Напряжение: 220 В переменного тока, 50 Гц
Максимальная температура теплоносителя 95 °С
Подключение 2 х G1/2' (внутренняя резьба)
Производитель Vitron
Артикул

Цена: 0 р.

Купить Заказать в 1 клик
Задать вопрос по этому товару Добавить к сравнению

Описание:

Стандартный комплект поставки

  • корпус из оцинкованной стали покрытый порошковым покрытием;
  • комплект крепежно-регулировочных ножек;
  • поперечная рулонная решетка из анодированного алюминия или дерева;
  • декоративная рамка из алюминия J- образного или углового профиля, выполненная в цвет решетки;
  • медно-алюминиевый теплообменник;
  • воздухоспускной клапан G1/2’;
  • технический паспорт, инструкция по монтажу и эксплуатации;

Конструктивные особенности

  • материал корпуса- оцинкованная сталь покрытая, износостойким порошковым покрытием (цвет покрытия: черный матовый);
  • материал решетки- анодированный алюминий, дерево;
  • регулировка корпуса по высоте от 0 до 40 мм за счет специальных регулировочных ножек;
  • подключение теплообменника- G1/2’ (внутренняя резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррози;
  • съёмный медно-алюминиевый теплообменник с износостойким порошковым покрытием (цвет покрытия: черный матовый);
  • специальные юстировочные шпильки позволяют легко выравнять конвектор в горизонтальной плоскости.



Выключенный вентилятор

Температура
теплоносителя,
[°С]		 Температура воздуха в помещении,
[°С]		 Длина конвектора L, мм
700 900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность Q, Вт
(DIN 4704) 90/70 20 497 746 870 1181 1491 1802 2113 2424 2734 3045 3356
(EN-442) 75/65 20 392 588 686 932 1177 1422 1667 1912 2157 2402 2648
90/70 22 476 714 832 1130 1427 1724 2022 2319 2616 2914 3211
90/70 18 519 778 908 1232 1556 1881 2205 2529 2853 3178 3502
80/70 22 423 635 740 1005 1269 1534 1798 2063 2327 2591 2856
80/70 20 444 666 777 1054 1332 1609 1887 2164 2442 2719 2997
80/70 18 465 698 814 1105 1395 1686 1977 2267 2558 2849 3139
75/65 22 372 558 651 883 1116 1348 1581 1813 2046 2278 2511
75/65 18 413 619 722 980 1238 1496 1754 2012 2270 2528 2786
 Выключенный вентилятор


Минимальные обороты

Температура
теплоносителя,
[°С] 		Температура воздуха в помещении,
[°С]		 Длина конвектора L, мм
700 900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность Q, Вт
(DIN 4704) 90/70 20 1350 2025 2363 3207 4051 4895 5738 6582 7426 8270 9114
(EN-442) 75/65 20 1065 1598 1864 2530 3196 3862 4527 5193 5859 6525 7191
90/70 22 1292 1938 2261 3069 3876 4684 5491 6299 7106 7914 8721
90/70 18 1409 2114 2466 3346 4227 5108 5988 6869 7750 8630 9511
80/70 22 1149 1724 2011 2729 3447 4166 4884 5602 6320 7038 7757
80/70 20 1206 1809 2110 2864 3617 4371 5125 5878 6632 7386 8139
80/70 18 1263 1895 2210 3000 3789 4579 5368 6158 6947 7737 8526
75/65 22 1010 1515 1768 2399 3031 3662 4293 4925 5556 6188 6819
75/65 18 1121 1682 1962 2662 3363 4064 4764 5465 6166 6866 7567
 Минимальные обороты вентилятора


Средние обороты

Температура
теплоносителя,
[°С]		 Температура воздуха в помещении,
[°С]		 Длина конвектора L, мм
700 900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность Q, Вт
(DIN 4704) 90/70 20 1463 2194 2560 3474 4389 5303 6217 7131 8046 8960 9874
(EN-442) 75/65 20 1154 1731 2020 2741 3462 4184 4905 5627 6348 7069 7791
90/70 22 1400 2100 2450 3324 4199 5074 5949 6824 7699 8574 9449
90/70 18 1527 2290 2671 3626 4580 5534 6488 7442 8396 9350 10304
80/70 22 1245 1867 2179 2957 3735 4513 5291 6069 6847 7626 8404
80/70 20 1306 1960 2286 3103 3919 4736 5552 6369 7185 8002 8818
80/70 18 1368 2053 2395 3250 4105 4961 5816 6671 7527 8382 9237
75/65 22 1095 1642 1915 2599 3284 3968 4652 5336 6020 6704 7388
75/65 18 1215 1822 2125 2885 3644 4403 5162 5921 6680 7439 8198
Средние обороты вентилятора


Максимальные обороты


Температура
теплоносителя,
[°С]		 Температура воздуха в помещении,
[°С]		 Длина конвектора L, мм
700 900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность Q, Вт
(DIN 4704) 90/70 20 1880 2820 3290 4464 5639 6814 7989 9164 10339 11514 12688
(EN-442) 75/65 20 1483 2225 2595 3522 4449 5376 6303 7230 8157 9084 10011
90/70 22 1799 2698 3148 4272 5396 6520 7645 8769 9893 11017 12141
90/70 18 1962 2942 3433 4659 5885 7111 8337 9563 10789 12015 13241
80/70 22 1600 2400 2800 3800 4799 5799 6799 7799 8799 9799 10799
80/70 20 1679 2518 2938 3987 5036 6085 7135 8184 9233 10282 11331
80/70 18 1759 2638 3077 4176 5276 6375 7474 8573 9672 10771 11870
75/65 22 1406 2110 2461 3340 4219 5098 5977 6856 7735 8614 9493
75/65 18 1561 2341 2731 3707 4682 5657 6633 7608 8584 9559 10535
Максимальные обороты вентилятора
